Nachbau Anleitung

Du möchtest also auch ein Crazy Cart bauen? Prima! Diese Seite ist der Versuch einer Anleitung/Doku zum Nachbar eines eigenen Carts.

Hier ist eine Aufstellung an dingen die wir getestet und für gut befunden haben.

Dazu braucht man dann natürlich noch ein paar verschiedene Schrauben und Muttern, welche hier nicht aufgelistet sind.

Der Aufbau erfolgt in der Reihenfolge:

1. Rahmen
   1. Grundrahmen
   2. Hinterachse
   3. Gabel
   4. Anbindung Steuersatz
2. Sitz
3. Elektrik
   1. Schleifring
   2. Controller
   3. Gasgriff / Gaspedal

Schweißen der Teile in dieser Reihenfolge macht sinn:

1. Grundrahmen
2. Hinterachse
3. Gabel mit Steuersatz Innenteil
4. Anschluss Steuersatz zum Rahmen

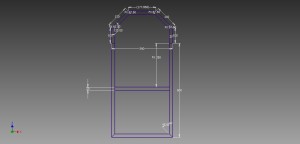

Als erstes schneidest du das Vierkantrohr in den entsprechenden Längen und winkeln ab.

1. 2x 600mm mit 45° auf einer Seite
2. 1x 390mm mit 45° auf beiden Seiten
3. 1x 370mm beide Seiten 90°
4. 2x 100mm mit 67,5° auf einer Seite
5. 2x 150mm mit 67,5° auf beiden Seiten
6. 1x 178mm mit 67,5° auf beiden Seiten

Dann fängst du an und erstellst den vorderen Teil des Carts (die 100/150/178mm Teile) in dem du die Teile mit Schraubzwingen auf den Tisch fixierst. Anpunkten, dann Schweißen.

Im zweiten Schritt erstellst du den hinteren Teil. Die beiden 600mm Stangen und die 390mm/370mm Stangen werden auf dem Tisch fixiert und verschweißt.

• Anschlüsse Elektrisch: Speedgeber, Motor, Akku, Sonstige Kabel
• Kette, Kettenschloss, länge kürzen
• Steuersatz, Gabel, Teile schlachten, Motorhaltungen
